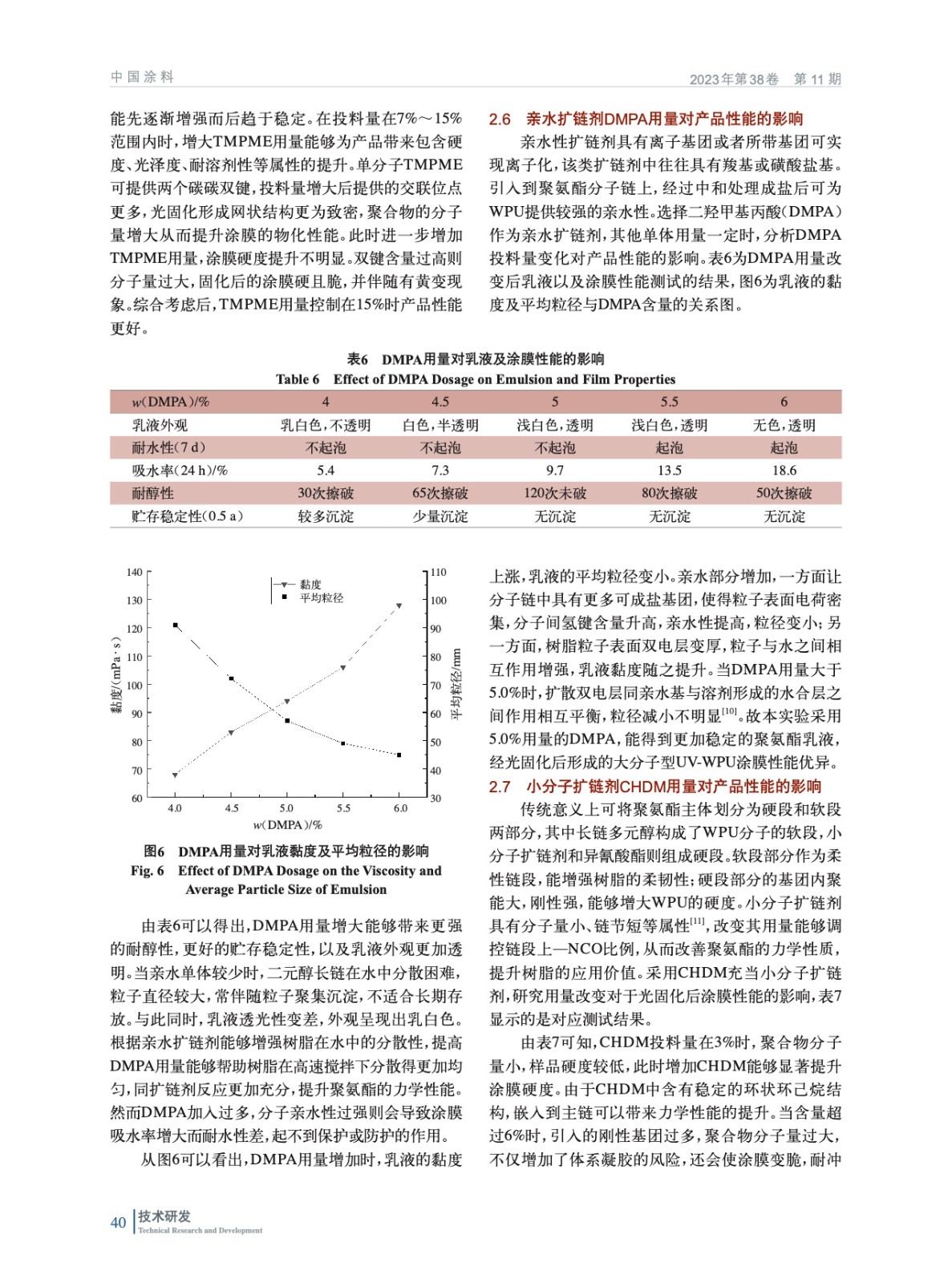

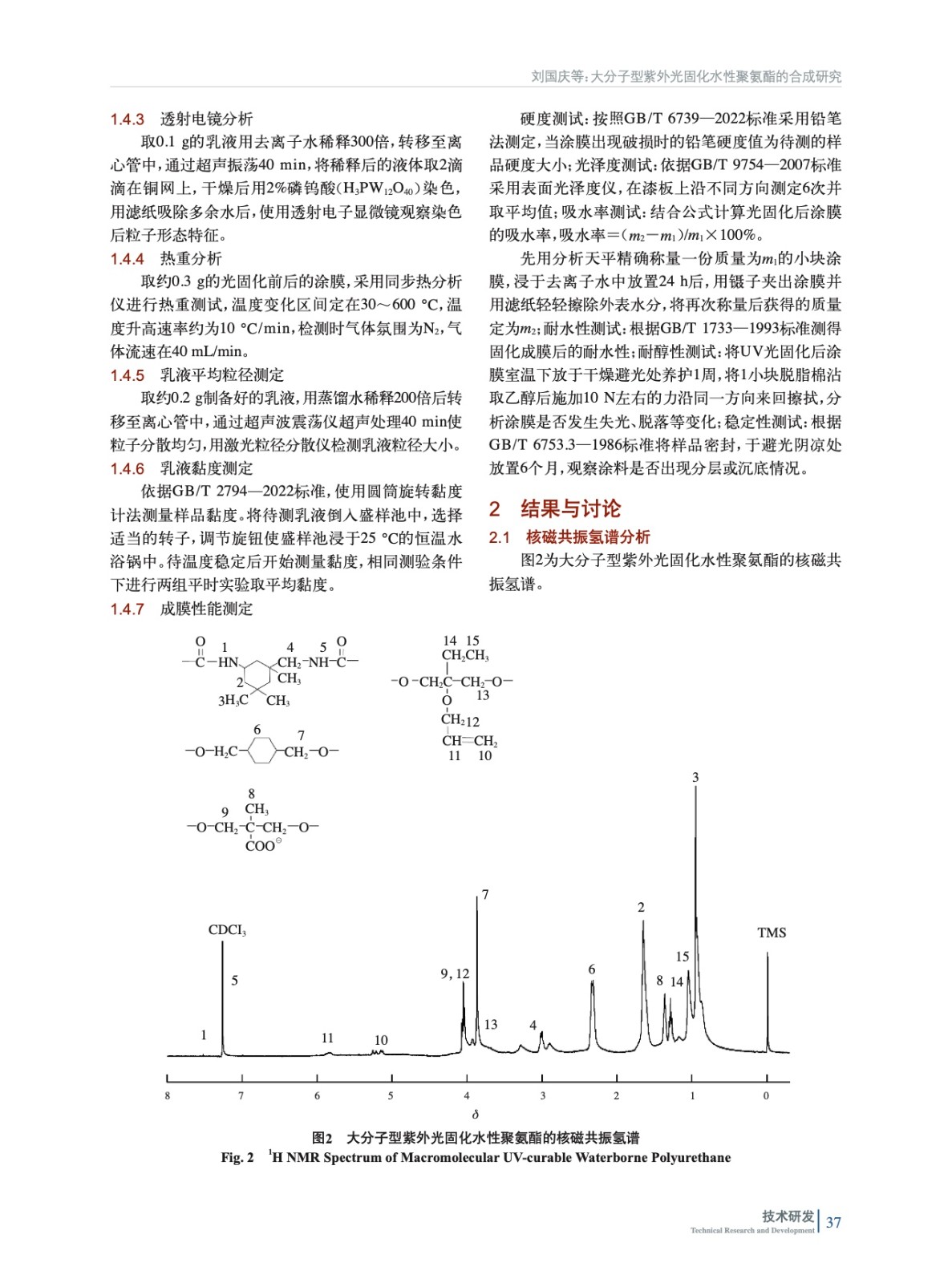

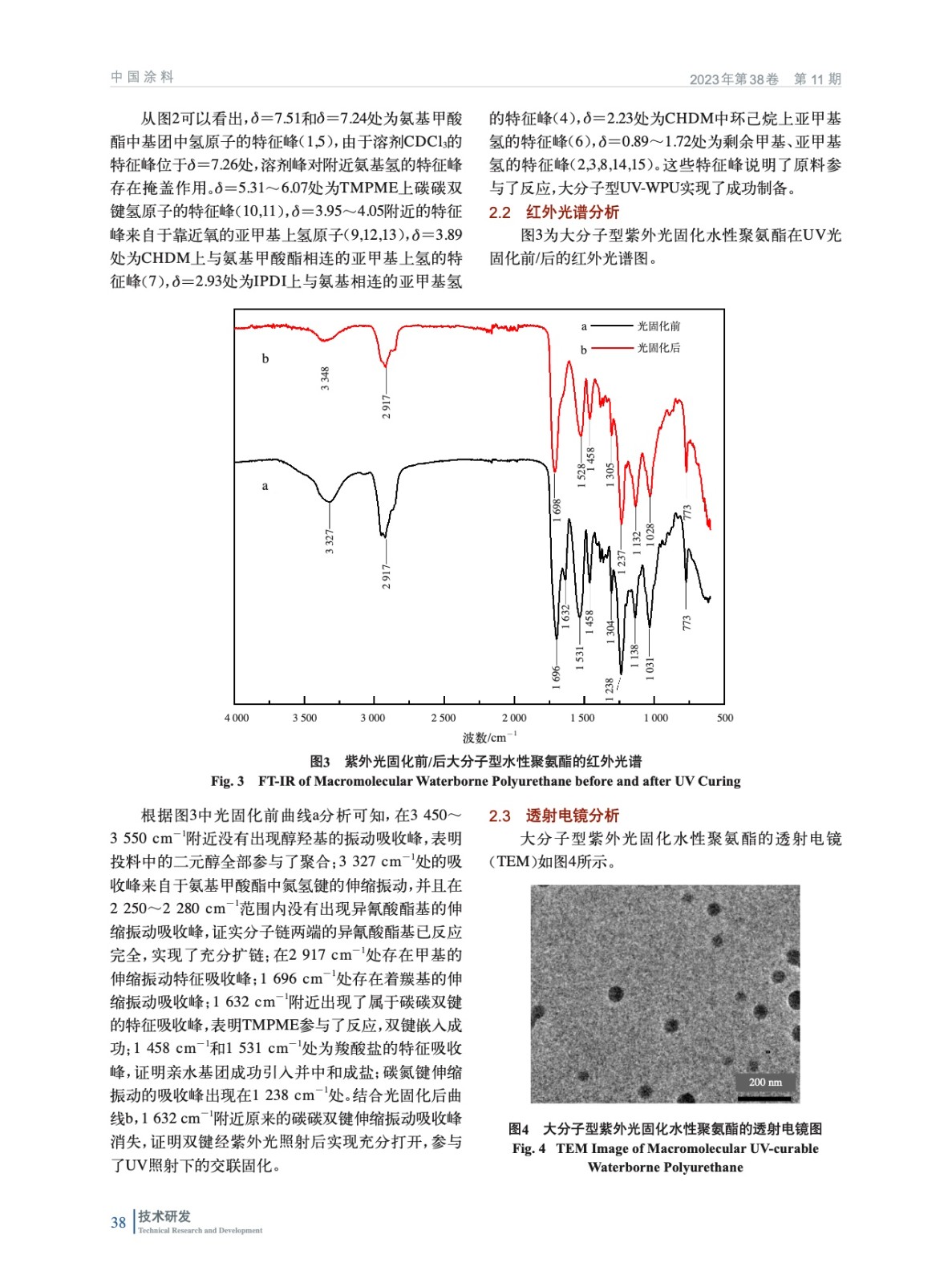

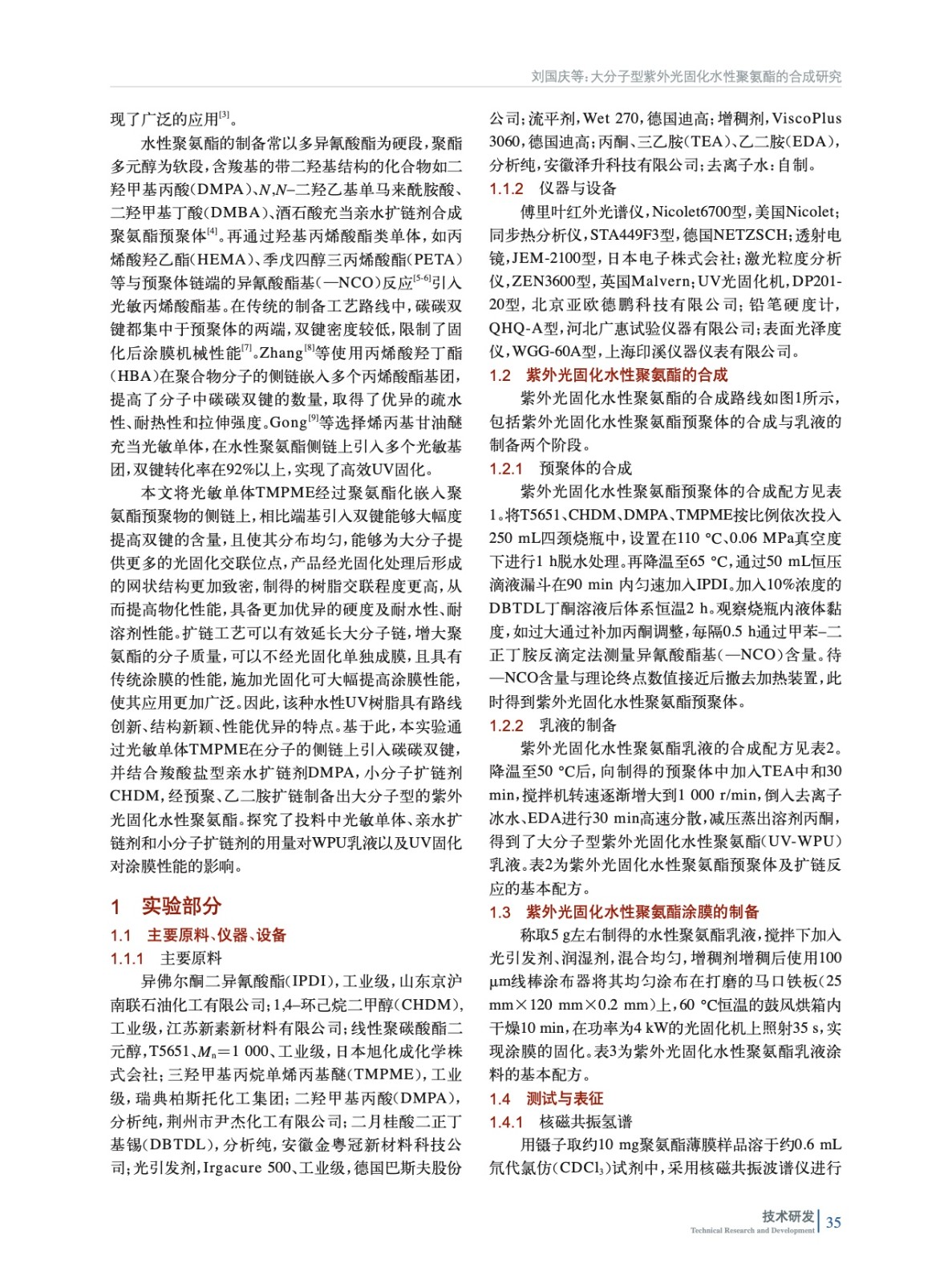

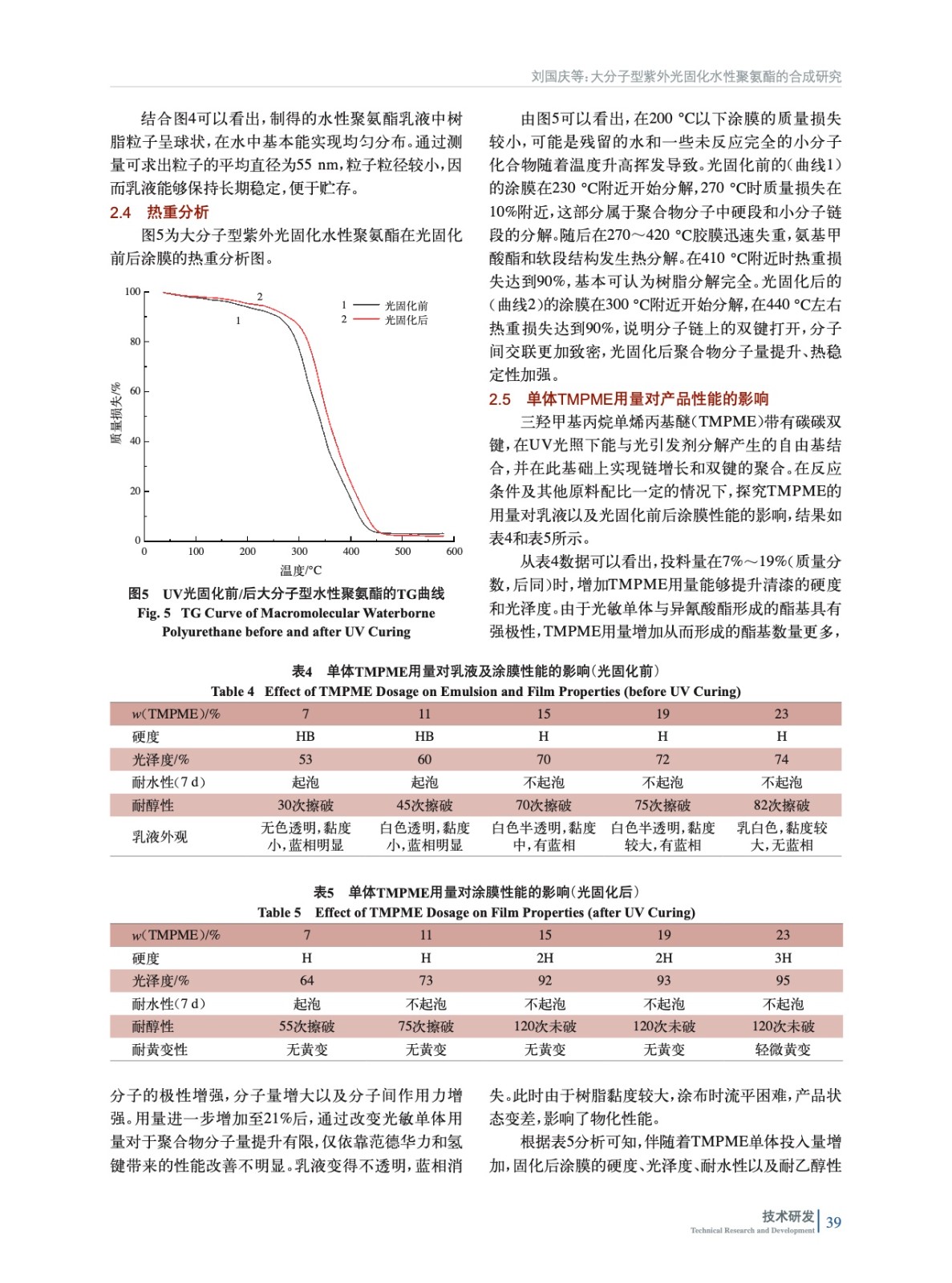

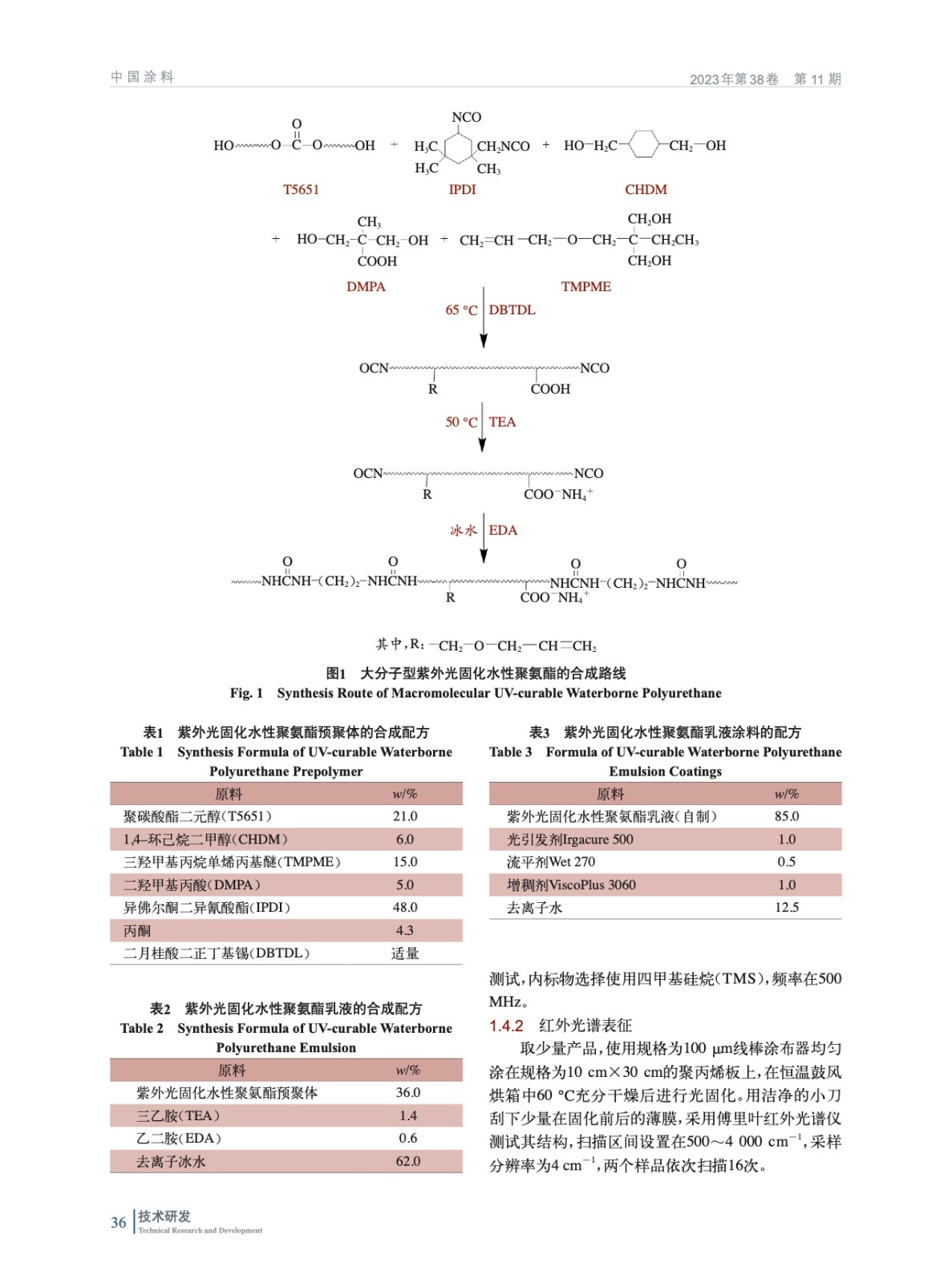

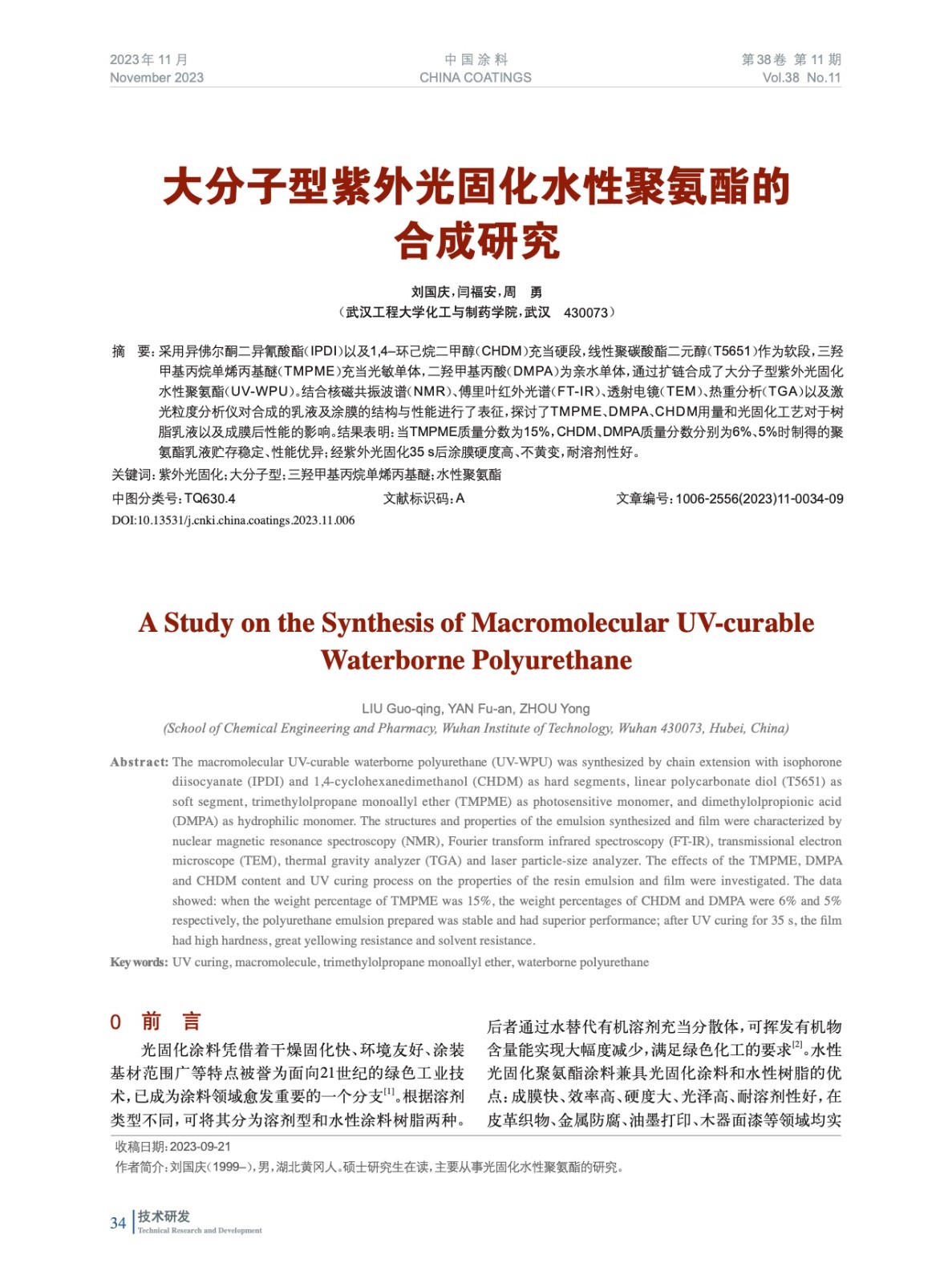

摘要：采用异佛尔酮二异氰酸酯（IPDI）以及1,4–环己烷二甲醇（CHDM）充当硬段，线性聚碳酸酯二元醇（T5651）作为软段，三羟甲基丙烷单烯丙基醚（TMPME）充当光敏单体，二羟甲基丙酸（DMPA）为亲水单体，通过扩链合成了大分子型紫外光固化水性聚氨酯（UV-WPU）。结合核磁共振波谱（NMR）、傅里叶红外光谱（FT-IR）、透射电镜（TEM）、热重分析（TGA）以及激光粒度分析仪对合成的乳液及涂膜的结构与性能进行了表征，探讨了TMPME、DMPA、CHDM用量和光固化工艺对于树脂乳液以及成膜后性能的影响。结果表明：当TMPME质量分数为15%，CHDM、DMPA质量分数分别为6%、5%时制得的聚氨酯乳液贮存稳定、性能优异；经紫外光固化35 s后涂膜硬度高、不黄变，耐溶剂性好。
