全国空降网页版_全国空降约茶品茶_学生同城空降

中国涂料 > 欧洲涂料杂志中文版 > ECJ报道

光滑、平整的涂膜： 粉末涂料用助剂

2017-04-27 19:22:18| 次阅读| 来源欧洲涂料杂志| 作者ECJ

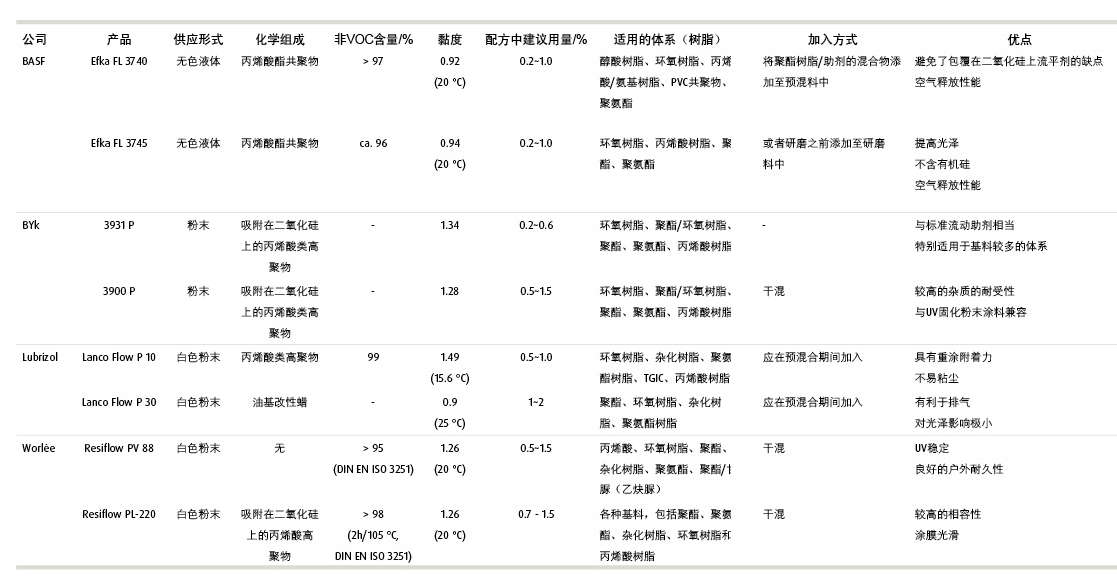

摘要：本文综述了当前市场上的流平剂


　　光滑、平整的涂膜

　　橘皮不仅是人类衰老面临的一大问题，也是粉末涂料一直在努力要解决的问题。粉末涂料橘皮的解决方法是使用流平（助）剂，本文综述了当前市场上的流平剂。

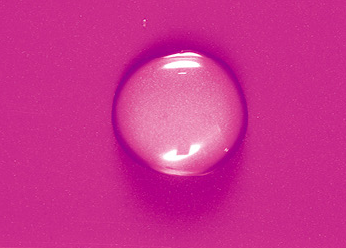

　　粉末涂料的成膜和流平主要取决于两大因素：一是表面张力；二是熔融黏度。在一定温度下的表面张力是影响流平性能的主要因素。这通常是流平剂的主要应用目的。流平剂的主要作用一方面尽可能提高表面张力，另一方面使其不高于基材的表面张力。此外，因为与空气之间有一个界面，所以表面张力必须在各个地方都很均匀。这一点在不加助剂的情况下很难实现，因为粉末涂料总会呈现一定程度的不均匀性。除非将表面张力调整至最理想的均匀状态，否则熔融的涂膜将会向高表面张力的方向移动，导致橘皮的出现，更严重的情况下会形成针孔。流平剂可用于液体涂料体系，但用于粉末涂料相对没那么容易。原因可能是助剂本身是液态的，或者其熔点与粉末涂料不相配。


　　通常采用聚丙烯酸酯作流平剂

　　聚丙烯酸酯通常作为流平剂使用。当基料开始熔融和液化时，流平剂开始迁移至涂膜表面。在涂膜表面他们会自动实现取向，其极性的主链保留在基料中，而烷基链从膜里向外伸出。这样就会使表面张力分布得更均匀，成膜更均匀，不会出现涂膜缺陷。

　　聚丙烯酸酯通常是均聚物或共聚物，或者是特种有机硅丙烯酸酯。过去，人们一直对有机硅持怀疑态度，因为当有机硅最开始面市时，最终会沾污整个工厂。而现在可使用改性聚硅氧烷，得到良好的结果，不会造成任何沾污。有机硅丙烯酸酯主要用于罩光清漆。


往期推荐
